異步牽引電機
產品概述

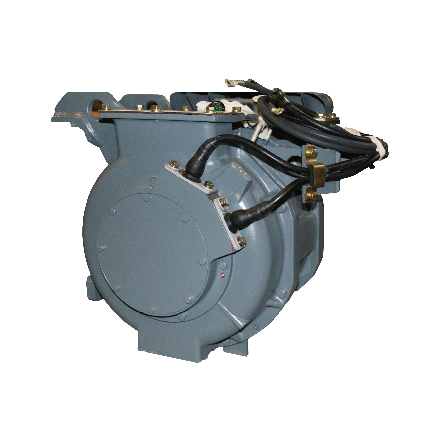

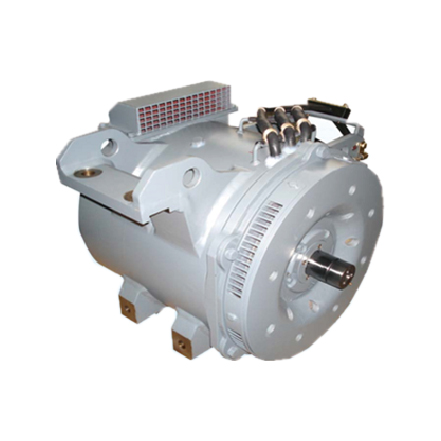

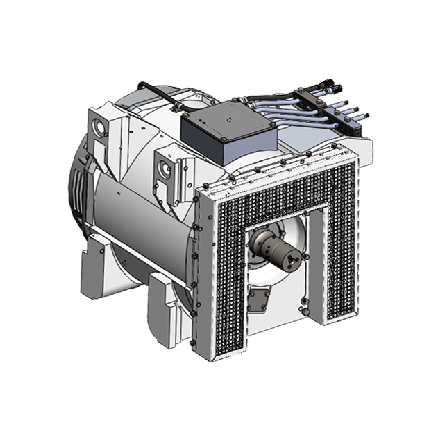

公司生產制造的YQ系列牽引電機，主要為地鐵車輛、輕軌車輛、軌道工程車等提供牽引動力，YQ系列牽引電機由VVVF逆變器系統供電，采用全懸掛方式安裝在車輛轉向架上，為列車提供高性能的傳動牽引力。
電機功率范圍從150kW-365kW，電壓從550V-1100V，具有體積小、重量輕、過載能力強、200級絕緣、單位扭矩高、效率高、噪聲低、免維護等優點。
電機型號 |
YQ-180-2/3/4/5/6 |
YQ-190-1 |
YQ-190-7 |
YQ-190-8 |
YQ-190-9 |
YQ-200/YQ-200-1 |
YQ-230 |
YQ-250 |
YQ-365 |
定??? 額 |
S2-60min |
S2-60min |
S1 |
S1 |
S1 |
S1 |
S1 |
S1 |
S1 |
相??? 數 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
額定功率（kW） |
180 |
190 |
190 |
190 |
190 |
200 |
230 |
250 |
365 |
額定電壓（V） |
550 |
1100 |
1050 |
568 |
1050 |
1100 |
1000 |
670 |
2000 |
額定電流（A） |
240 |
124 |
131 |
242 |
131 |
131 |
164 |
286 |
130 |
額定轉速（r/min） |
2255 |
2355 |
1900 |
1900 |
1900 |
2210 |
1900 |
572 |
4142 |
最高轉速（r/min） |
4242 |
3898 |
3686 |
3686 |
3686 |
4347 |
4105 |
3025 |
6120 |
額定頻率（Hz） |
77 |
80 |
64.5 |
64.2 |
64.5 |
75 |
64.3 |
29.2 |
140 |
最大頻率（Hz） |
145 |
135 |
125 |
124.5 |
125 |
150 |
139 |
154 |
207 |
額定轉矩（N·m） |
762 |
771 |
955 |
955 |
955 |
862 |
1156 |
4175 |
841 |
額定功率因數 |
0.855 |
0.87 |
0.87 |
0.86 |
0.87 |
0.87 |
0.87 |
0.83 |
0.87 |
額定效率% |
92 |
92.5 |
92 |
93 |
92 |
92 |
93 |
91 |
94 |
極??? 數 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
6 |
4 |
連接方式 |
Y |
Y |
Y |
2Y |
Y |
Y |
Y |
Y |
Y |
|
旋轉方向 （U-V-W正常相序時從傳動端看） |
逆時針 |
逆時針 |
逆時針 |
順時針 |
順時針 |
逆時針 |
順時針 |
順時針 |
逆時針 |
最高轉速下噪聲（dB） |
115 |
113 |
113 |
113 |
113 |
115 |
114 |
110 |
115 |
冷卻方式 |
自通風 |
自通風 |
自通風 |
自通風 |
自通風 |
自通風 |
自通風 |
強迫風冷80m3/min |
強迫風冷25m3/min |
懸掛方式 |
全懸掛 |
全懸掛 |
全懸掛 |
全懸掛 |
全懸掛 |
歡迎與我們?nèi)〉寐?lián)系，我們的營銷經理將竭誠為您服務!
肖衛強(經理)：0731-58596068 13907325208
